無茶苦茶懐かしいパソコンです。

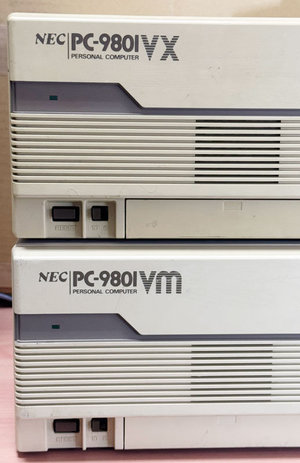

上が1987年6月発売のNEC PC-9801VX21、下が1986年11月発売のNEC PC-9801VM21ですね。
共にジャンク品を安く買った本体です。強いていうと下のVM21はあるパーツを手に入れるためのおまけでした。
共に送料の方が高かった...。
なお、自分が給与で初めて買ったPCは、PC-9801VX4の中古でした。
その意味ではPC-9801VXには思い入れがあります。

歴史で言うと1986年10月に初代PC-9801VXが発売。
通常のPC-9801では初めてIntel 80286 8MHzのCPUを搭載し、8086系の1MBの壁を突破したモデルです。
(PC-98XAが初めての80286搭載モデルでしたが、こちらはハイレゾモード専用で通常のPC-9801からは除外)
互換性確保の為にNEC V30 10MHzを搭載していて、ディップスイッチでCPUを切り替えでした。
あとこのモデルから起動時に「ピポッ」という音がなる様になりました。

5インチFDDレスのVX0が35万3千円、
5インチFDD2ドライブ仕様のVX2が43万8千円
20MBのHDD付きのVX4が69万3千円...。
39年前だけど今価格見ても結構なお値段。

VXから遅れて1ヶ月後の1986年11月にPC-9801VM21が発売されました。
こちらは先代のPC-9801VM2の後継モデルとして発売されました。
CPUはNEC V30のみ。当時はDOSアプリはこの程度でも普通に使えていました。
価格は39万円。安くない...。
しかし、PC-9801VXより5万円安いのでこちらを選択した方も多かったとか。

翌年の1987年6月にPC-9801VX01/21/41が発売されました。
80286 CPUが10MHzにクロックアップしたことですね。
5インチFDDレスのVX01が35万3千円、
5インチFDD2ドライブ仕様のVX21が43万8千円
20MBのHDD付きのVX41が63万円...。
HDDが少し安くなっただけですね。

さてPC-9801VX2とPC-9801VM21の違いは、CPUで80286 CPUの有無、
グラフィックスでPC-9801VM21はGRCG（Graphic Charger）、
PC-9801VX2はEGC (Enhanced Graphic Charger）を搭載と違いがあります。
EGCは1MBの壁を超えたモデルで搭載されていて、V30モデルはGRCGでした。
PC-9801VX2とPC-9801VX21はCPU周り以外は基本的に同一ですが、
マザーボード上のジャンパーなどが無くなっていることなど小改良されている様子です。

本体を開けて見てみたところ、同時期に発売されたモデルであることもあって非常に似ている。
どこが違うのか調べみました。

結論を言うとグラフィックカードのサブカードとCPUが異なるのみです。
まずCPUカード。
80286の搭載有無、BIOSの違いで互換性はありません。

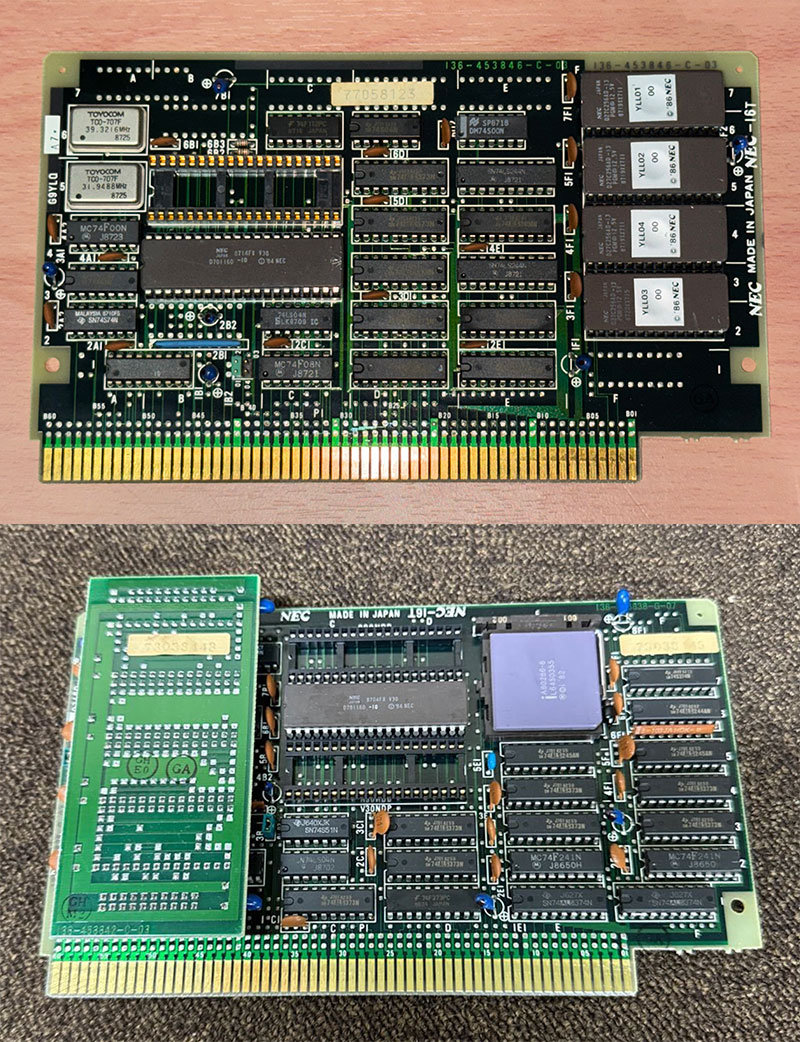

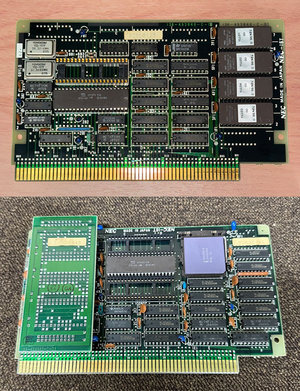

上がPC-9801VM21、下がPC-9801VX2のCPUカードです。(VX2はネットの写真から)

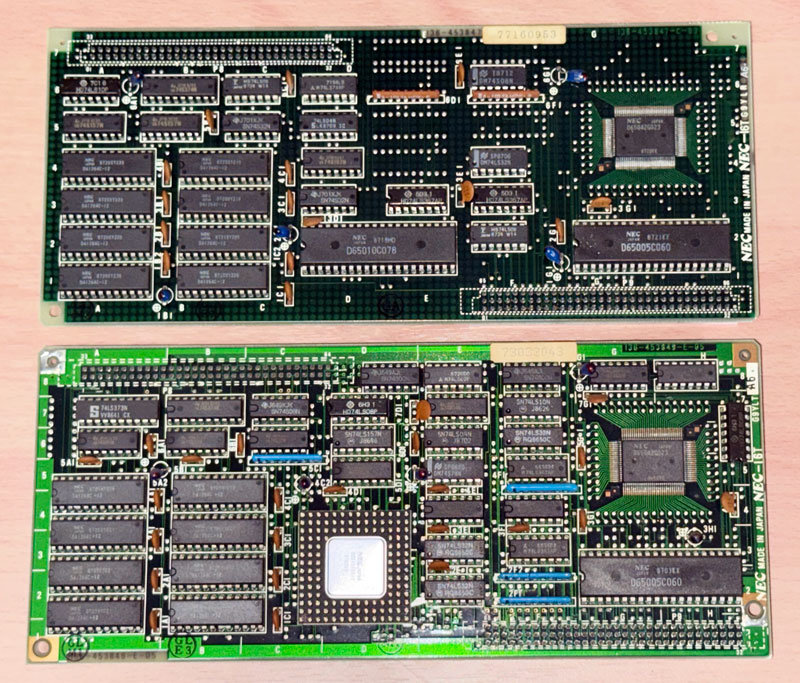

グラフィックカードはサブカードにEGCかGRCGを搭載しているかの違いです。
上がPC-9801VM21(GRCG)、下がPC-9801VX2(EGC)となります。

後のパーツはロット違いを除外するとパーツ番号、見た目も同じでした。

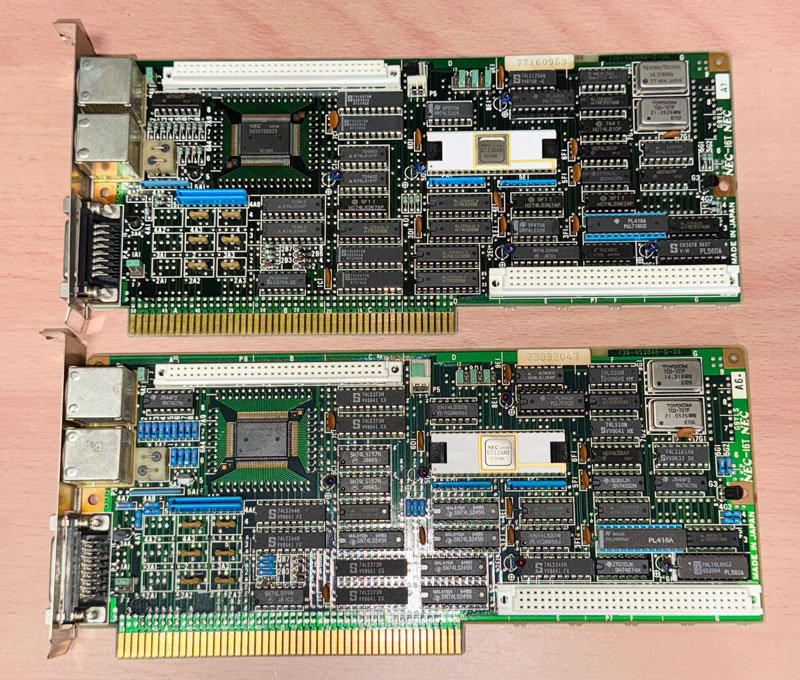

参考までにビデオカードのメインボード。
上がPC-9801VM21(リビジョンA7)、下がPC-9801VX2(リビジョンA7)となります。
入れ替えてもこちらは問題なく動作しました。

マザーボード。

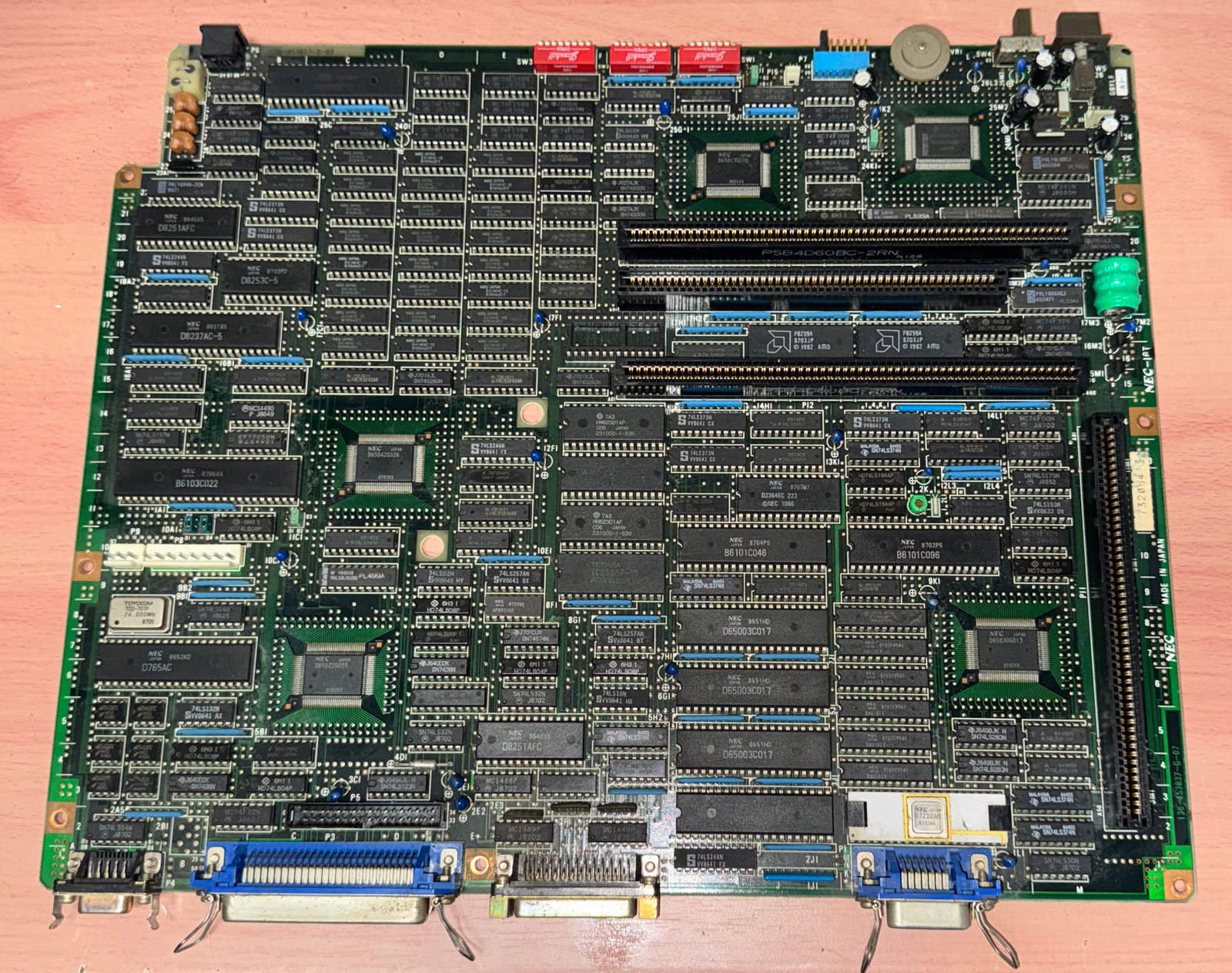

PC-9801VM21です。PC-9801VX2もロット違いでした。

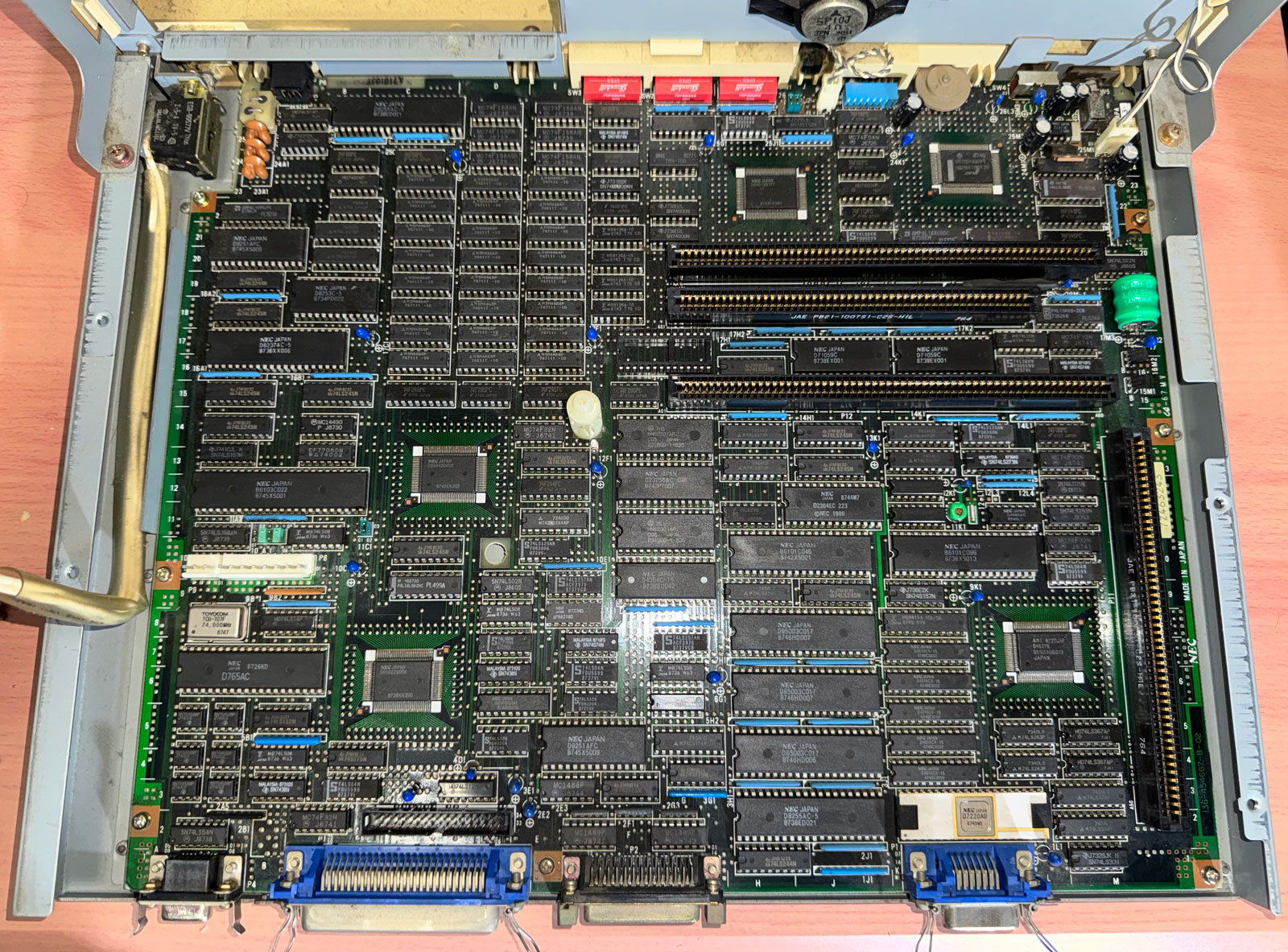

PC-9801VX21のマザーボード。違いが判らん。
ただCバス周りとかハードウェア仕様が直されている様子です。(というかバグ修正?)
PC-9801VX21だとBIOSのROMも拡張されているので、その意味では互換性はなさそうな感じです。
ただPC-9801VX21にPC-9801VM21のCPUカード差すと普通に起動してゲームの起動したので互換性はありました。

ちなみに両方のマザーボード共にバッテリーは交換しています。(緑色のNi-MNの電池)
茶色のバッテリーだったのでリスクが低いですが、
青色のバッテリーだと確実に液体拭いてマザーボード壊してご臨終というケースが多いです。

Cバススロットのカードは共通で、80286以降の切り替えスイッチもPC-9801VM21には付いています。
Wikiを見るとVM21の#2から#4スロットの電気信号は80286仕様とか。

結果としてPC-9801VM21とPC-9801VXではCPUを交換しても動作します。(VXのCPUを使う場合はEGCのカードにすること)
所有するVM21はVM21のCPUボードとVX2のマザー、EGCのビデオカードと謎仕様となりました。

ということでPC-9801VM21もマザーの死んだVXからCPUとビデオを移植すればVX化が出来ると言えます。
(ただVX21などの新しいリビジョンはBIOSがどう影響するか不明)
PC-9801のDOSゲームはPC-9801VX以降というケースが多いですし。
ただ、PC-9801VXもその後の386、486 CPUのPC-9801と比較すると圧倒的に遅い。

動作確認で1995年に自分が作ったゲームを動かすと無茶苦茶重たかった...。(画像はプロジェクトEGGより)
まあ386 CPU以上前提のプログラムだったしなぁ。
PC-9801VM21、PC-9801VX2の発売から9年後なので致し方ないところ。

参考までにPC-9801DA(i386 20MHz)ぐらいになると普通に動きます。
快適性だと486 CPUかな。
重い理由は、400ラインフル描画もあると思います。
PC-9801のアクション系は200ラインの間引きが一般的で何とか最適化で400ライン描画していた事、
多重スクロール含めたセル処理をメインメモリ上で処理していた事もあったと思います。

まあ39年前のパソコン。
レトロPCブーム(レトロゲーム)でPC-9801も程々人気ですがPC-9801VXを直したいという方の参考になれば。

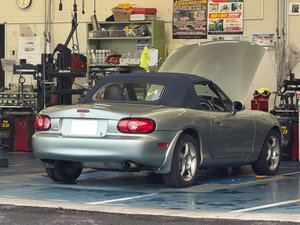

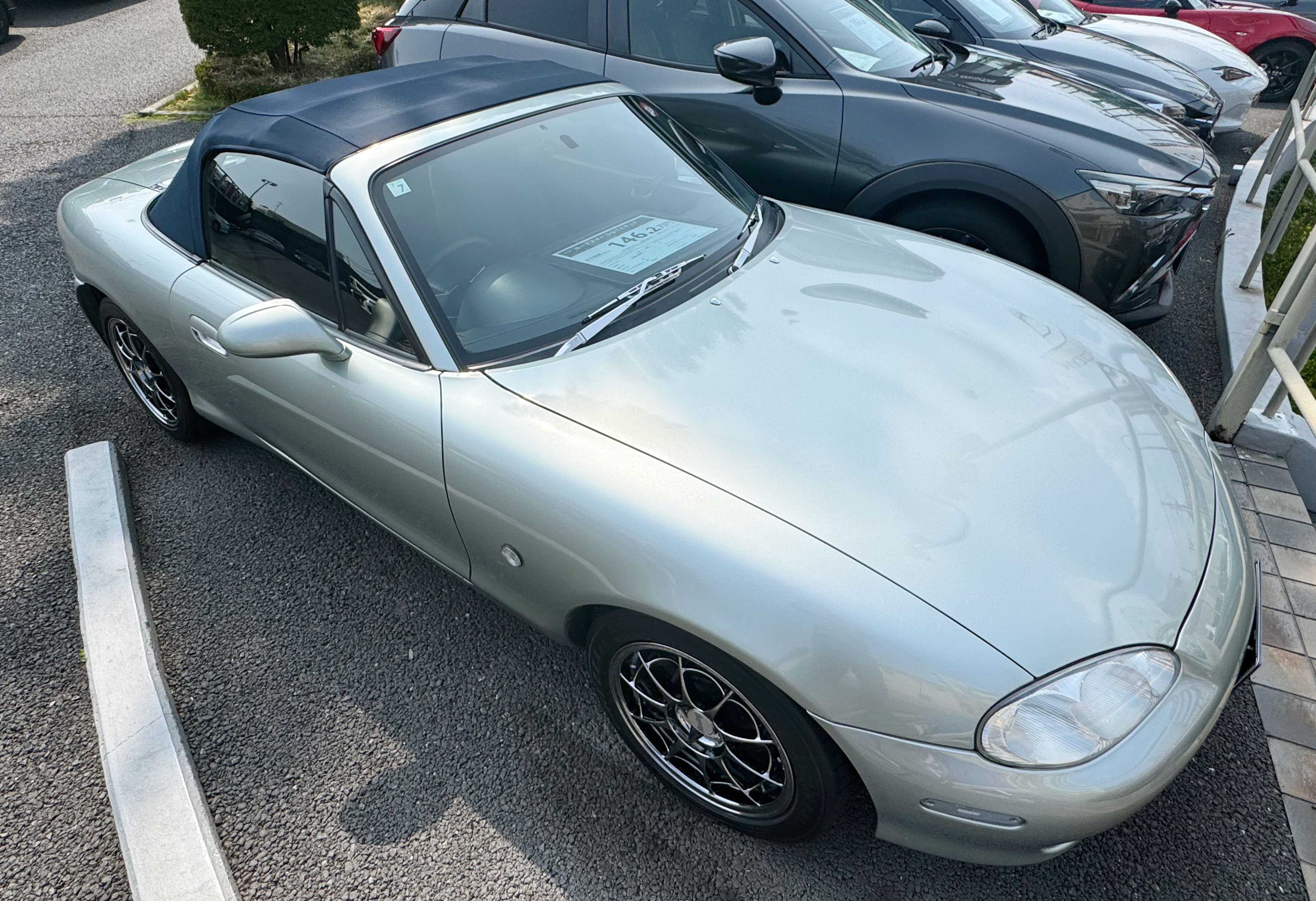

NBロードスターのオイル交換をしていなかったのでオイル交換に行ってきました。

いつもと違う別の店に行ったのですが、帰って気がついたこと。
しまった、いつもの店だと10% OFFのクーポンがあった。

とりあえず今年の夏はNB中心になる予定です。

ロードスター軽井沢MTGの結果が届きました。
NAロードスターは安定のハズレ。orz

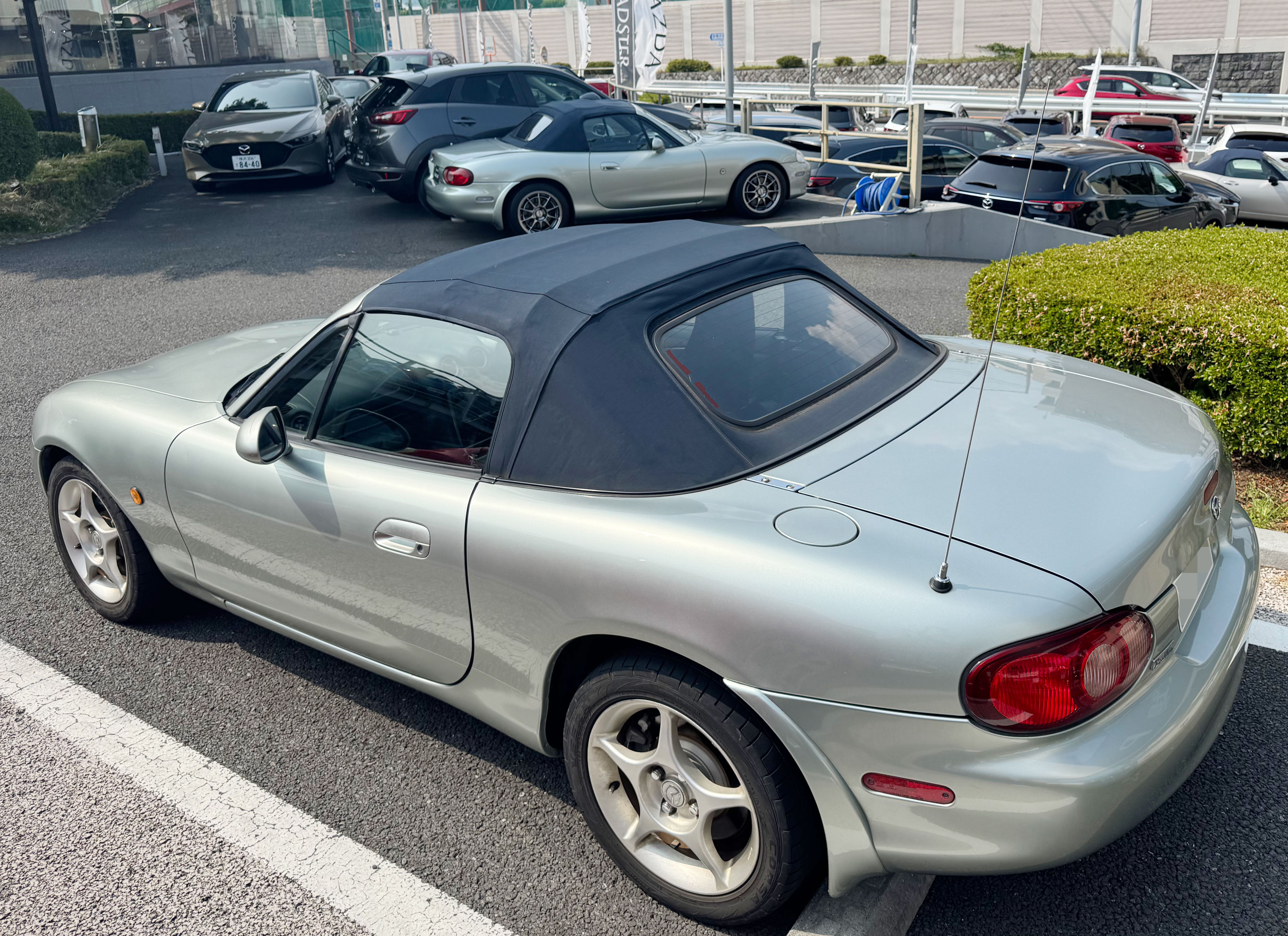

NBロードスターは第3駐車場でした。

まあ、何とか当たってよかった。
今年は参加予定です。特になんかネタ的な話題はないかもしれませんが。

前から気になっていた青梅にある「マイコン博物館」にNozomi氏と行ってきました。

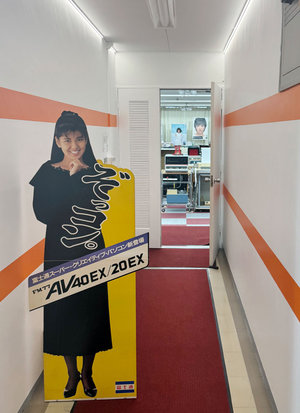

博物館の入り口
FM-77AVの時に起用されていた南野陽子のPOPがお出迎え。

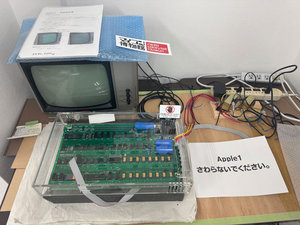

Apple 1だ。レプリカ品だけど実物は初めてみた。

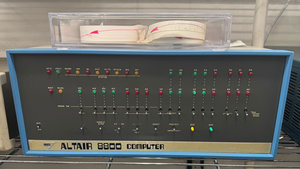

パソコンの祖と言える「ALTAIR 8800」。
MSを創設したビル・ゲイツが開発したBASICが初めて搭載されたコンピューターです。

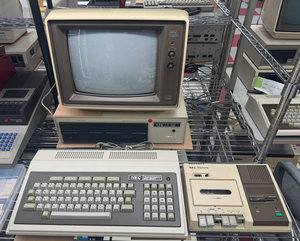

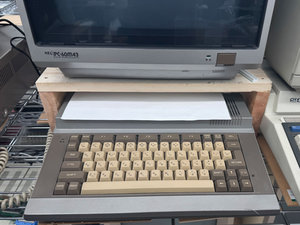

自分の人生が大きく変わったきっかけとなったNEC PC-8001。
中学時代に学校の教師が設置していたPC-8001を触ってパソコンの泥沼に入りました。

そして自分の初めてのパソコンは、NEC PC-6001mk2。
上級生の方から当時2万円で譲っていただいたはず。
ゲームとBASICで色々としていた時代です。
後に弟がPC-6601を購入したのですが、当時3.5インチ 1Dは純正で3,000円程していました。

また中学時代に教師が学校の教育用に地元のPC販売店からレンタルして設置されたのは

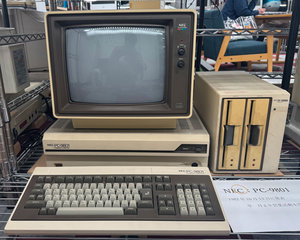

NEC PC-9801(初代)。写真と同じ構成でした。
当時使われていない用務員室がPCルームになっていたしまた。
PCの速さなどのインパクトでその後実質PC-8801をすっ飛ばしてPC-9801に進む要因となりました。

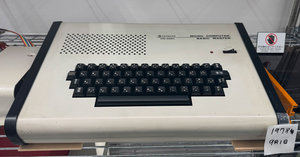

日立のベーシックマスター。これも中学校にありました。

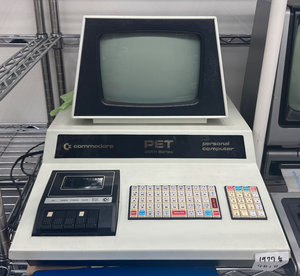

コモドールのペット。これも合った様な。
その意味では自分の中学時代に熱心なパソコン付きの教師がいた関係で脱線した方は結構多かったと思います。

さて、GUI PCの祖。

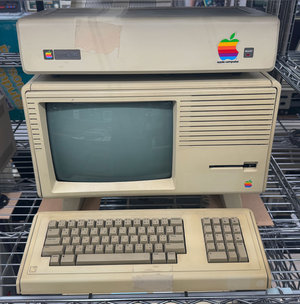

1983年に発売されたApple Lisaです。こちらは高価すぎて失敗しました。

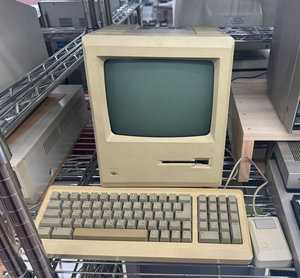

実際にGUIを一般的にしたのは、1984年発売されたApple Macintoshです。
当時はまだ実用性はなかったですが。

ちなみに日本では1993年にNEC PC-100というPCが発売されました。
ソフトウェアはアスキー(当時はマイクロソフトの日本の代理店、西社長はMSの役員だった)との共同開発です。
Windows 1.0は1995年なので、時代の先見性はすごかったと思われます。
このノウハウは、MS-DOS DOSSHELL、WIndowsにフィードバックされることになります。
プリインストールソフトで後の一太郎のベースとなるJC-WORDがあったりとして無駄ではなかったと思われます。
強いていうとPC-8801系の開発が担当していて、キーボードがPC-8800系に近い、5インチ2D(320KB)とかが苦戦する要因だったと思います。

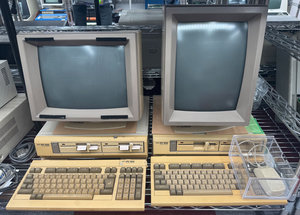

と懐かしいハードが多くありました。
1990年代までがメインかな。2000年以降は加速度的で難しいし。
またじっくりと見に来たい。

ネタがないのでOld Windows PCネタです。出かけていないですし...。
ちなみにPC-9821As3があるのですが、フロッピーとCD-ROMが死亡(HDDが生きている)で直すとしたらコストも手間もかかるので一旦保留状態です。
富士通のFMVはなんだかんだとパーツストックもあるので。

さて先日、FMV-466Dspの交換不可なCMOSバッテリーがお亡くなりと

FMV-DESKPOWER(FMV-575D4)のDALLAS DS12887というチップと電池が一体型になっていてお亡くなりと

一筋縄で解決できない、バッテリ交換をしてみます。

まずFMV-466Dspのバッテリーですが、当初はバッテリーの外側につける方法で対処したのですが、
バッテリーの足元が弱く千切れかけていたのでバッテリーを取り外し、そこにバッテリーホルダーを半田付けする方法に。

バッテリー取り付けて組み立て電源入れて一度目はCMOSエラーが出るので設定し、一度電源を切って再度電源ONした時にCMOSエラーが発生するか確認。
無事エラーは解消しました。という事で無事問題なく動作するようになりました。

次にFMV-DESKPOWER(FMV-575D4)です。
こちらはネットの情報でチップの横を削ってバッテリーの端子を出してつなげろという事でやってみます。

問題のチップは、ソケットになっていて取り外すことができました。
バッテリー尽きたらチップを交換しなさいということですが、肝心のチップが...。

削る良い工具はないので溶かして露出させ、ハンダ付けしました。

そして取り付け。絶縁テープをチップのサイドに巻きつけています。

こちらも電源投入して無事CMOSエラーが解消したことを確認。
という事で2台の一筋縄で交換できないCMOSバッテリー交換をしてみました。

前回、CMOSバッテリー切れで起動できなかったFMV-575D4ですが、2000円のジャンク品をゲットしました。
結局加工するとなると、スペアの基盤が必要なので安価なのを買ってみました。
結果、こちらはバッテリー切れしていなかった。(汗
マザーを入れ替えることにします。

こちらが問題のバッテリー切れのマザー。(1995年8月製造)
バッテリーが切れるとフロッピーもHDDも起動しません。

そしてこちらが正常起動したマザー。(1995年6月製造)

問題のバッテリー部分はメーカーが異なっていました。

さて、元々付いていた540MBのHDDです。
中はWindows95にアップデートした状態で残っていました。

バックアップを取り、SDカードでHDDの代わりで使用します。
当時のHDDの速度は遅かった(E-IDE規格自体が最大13.3MB/s)ので、
この使用するMLC SDの読み込み100MB/s、書き込み22MB/sで十分オーバースペックです。

Windows95をアンイストールして、Windows 3.1を起動。
30年前はこんな環境だったのですね。
当時会社でWindows 3.1を使っていたけど忘れた。(汗
社内はNovellのNetWareで繋いでいたと記憶しています。

FMV-DESKPOWERに入っていたFM-Menu。
Officeなどはなかったのでアイコンが白状態に。

ファイルマネージャー、Windows95以降はエクスプローラーに変わったものですね。
使い勝手は全然違います。当時よくこんなのを使っていたもんだ。

30年前のPCで遊ぶ第2弾です。
今回は自分が自宅でWindowsを本格的に使い始めた富士通 FMV-DESKPOWER H(FMV575D4)ですね。
1997年にFMV-DESKPOWER TII16を購入するまではメイン機として使用していました。
他に当時はNEC PC-9821As3を所有していましたが、こちらはDOSゲーム専用だった気がします。(現在も所有)
PC-9801系は過去の資産の引っ張り出しもあるのでそのうち動作確認せねぱ。

なお今回の本体はジャンクで手に入れた物です。
黄ばみはあるけど実際見て比較的綺麗な個体でした。

背面のシール。
FMV-575D4 モデル17Sなので、FMV-DESKPOWER Hですね。
1995年8月製造で、自分の過去所有していた本体よりちと新しい。(汗

さて、電源投入してみました。
HDDの音もしてRAMも48MBあり、当時のWindows 3.1、95時代だと使えるのではないでしょうか。
しかしOSの起動部分でドライブの認識せず起動しない。
CMOS Battery Errorと出ているので設定エラー系ですね。

BIOS設定画面へ入ります。
CMOSバッテリーエラーの表示が出ています。

Basic設定画面だとFDDドライブの設定がされていませんね。

HDDの設定を見ると504MB以上が無効化されている...。
付属のHDDは540MBなのでこれが認識しない要因の様子。

設定を変更しても再起動すると忘れるので、バッテリー交換が必要な様子です。
PCを分解してバッテリーを確認します。

マザーボード全体。
一般的なデスクトップケース時代はAcerのOEM品ですね。

CPUまわり
CPUはPentium 75MHzです。
この時代はセカンドキャッシュは搭載されておらず、
72PINのFP-RAMのSIMMにダイレクトアクセスになっています。
(次の1995年秋モデルから256KBのセカンドキャッシュが追加された)
多分70ns程度のRAMと思われます。
Pentium世代は64bitメモリアクセスで、32ビットSIMを2枚で1セットとなっていました。

チップセットとGPU。
チップセットはALI M1451 + ALI1449のALiのALADDiNチップセットになります。
GPUはCIRRUS LOGICのCL-GD5434(Alpine)と2MBのVRAMです。
Windows 3.1時代のど定番のGPU(グラフィックアクセラレーター)でした。
Windows 95時代にDirectXのDirect 3D対応で対応が出来なかった為にCIRRUS LOGICは衰退していきますが。

さて問題のバッテリーが見つからない。
DALLAS DS12887辺りかと調べてみしたらこのチップの中にバッテリー入っているらしい。
いやぁ、これっとまさかチップ交換?

YouTubeを見るとサイドを削ってバッテリーを繋ぐらしい。
いやぁ、これは相当手間がかかりそう。

という事でFMV-575D4は一旦保留です。

なお、HDDは他のPCに繋いで認識したので生きている様子でした。
Windows95が入っていました。

バッテリーだけの問題か。古いPCはあるあるですね。

2025年はWindows 95が発売されてから30年(日本では正確には1995年11月23日なので1年近く先)という事で30年前のPCをいじってみる事にしました。
という事で今年は合間を見てWindows 3.1とWindows 95について書いていければと思っています。

まずはFMV-466Dspを引っ張り出してみる事に。
FMV-466Dspは富士通のFMV発売記念モデルですね。
価格もそこそこ高かったのですが、当時3000台を1ヶ月半で売り切った様子。
自分のは店頭デモ機の中古品を1995年に購入しました。
ただ特徴のVIPER VLBがWindows 95には非対応というオチに。

ちゃんと限定モデルの証拠の箱。

本体後ろのモデル名のシール
1993年11月製造です。

しかし久々に起動させようとしたらCMOSエラーが発生して起動しない。
バッテリーがダメになったかと開けて中を見てみるとバッテリーがハンダ付けされている....。
しかも小型の小さいやつでした。これはバッテリー持たないか。

とりあえず、バッテリー交換の必要があってパーツ入手が必要なので今回は断念。
ボタン電池を交換出るタイプに交換かな。

という事で、FMV-466Dspは断念して、ジャンクで手に入れていたFMV-450sD3を動かしてみる事にします。
PCはFMV-DESKPOWERの初代モデルですね。1994年10月31日発表です。
FMV-450sD2が初代モデルなのですが、商品名上ではFMV-450sD3もFMV-450sD2となっている...。
可能性的には想定外に売れてFMV-450sD2の部材が尽きてしまって次のモデル部材を急遽使ったという所でしょうか。
1994年の年末商戦は定価23万8千円を17万8千円、プリンターセットで20万円程度で販売して当時バカ売れした様子です。
1990年FMVの顔として高倉健さんを起用したのもこのDESKPOWERの初代モデルからです。

所有している本体です。

1995年1月製造です。年明け出荷分からモデルが切り替わった感じですかね。

こちらもCMOSバッテリーが尽きて起動できなかったのでバッテリー交換します。
写真の上側の電源配線の横にボタン電池ホルダーがあります。ここの電池を交換すればOK。
コンデンサーなども見た目は問題なさそうです。
メモリは32MB×2枚で64MBとなっています。
このマザーは64MB以上は認識しない様子でそれ以上増やしてもメモリ容量は上がりませんでした。

CPUは入手時からPentium OverDriveが搭載されていました。
というか、486 CPU搭載モデルで、純486搭載モデルって所有していない様な。
ファンが汚れ気味なので、清掃が必要ですね。

チップセットは、当時のFMVはAcer製のロジックボード使っていいたので、ALI M1429GとALI M1431のチップセットです。
486 CPUのVLバス(VESA ローカルバス)対応のチップセットです。
VLバスは486 CPUのメモリの信号線をそのままバスに使っていたため、実質486 CPU専用と言える規格でした。

そして、FMV-450sD2とFMV-450sD3の一番の違いと言えるのが、拡張スロット用のサブボード。
FMV-450sD2はISAとVLバスのみですが、FMV-450sD3はPCIバスが追加されています。

チップ周りを拡大。
ALIのM1445のPCIチップセットです。
VLバスの下についている様な印象です。

試しにPCIのイーサネットカードを付けるとBIOS画面でリソースコンフリクトの表示が。
Pentium世代のPCIの様にリソースを調整する機能はこの時代には無さそうな感じです。
という事で現実的には、ISAとVLバス専用かな。

HDDも生きていたのでWindowsが起動できました。
入っていたのはWindows 3.1からアップデートしたWindows 95だったので
不要なのをアンインストールしてWindows 3.1へ戻してみました。
いやぁ、今見ると使い方忘れていたw

UIの進歩をみるとWindows95はターニングポイントだったなぁと感じます。

明けましておめでとうございます。
本日は、Lamic氏と今治城の吹上神社に初詣に行ってきました。
実は元旦に初詣はないような...。

今治城です。

中に入ると初詣の行列が...。(￣▽￣;)

30分経過...。

50分経過...。

お参りの行列は約1時間弱かかりました。
さておみくじは、久々の大吉。今年は良い年でありたい。

帰りは東側の高麗門からでて逆時計回りに回りました。

初詣の後は、今治タオルミュージアムへ。
実家の地元だけど初めて。

自動織機が動作していました。

常設のムーミン。

期間検定のピーターラビット展。

う〜ん、ムーミンとピーターラビットしか印象が残らなかった。(汗

その後は実家に戻り古いPCをごそごそと。
Windows 3.1時代のFMV-DESKPOWERですね。

製造は1995年1月。30年物のPCです。
CD-ROMのゴムベルトは交換必要で直し、CMOSバッテリーが切れていて交換しましたが、
それ以外は無問題で普通に起動しました。

久々すぎて、Windows 3.1ってどう操作するのだけっと瞬間悩んだ。(￣▽￣;)
